MEIN ULTRALEICHTER FOILKITE

GEWICHT & GRÖßEN

FALCON round 11.png
FALCON round 13.png

ULTRALEICHT - EFFIZIENT - AGIL

Falcon base view_1.jpeg

Ultraleicht

Beim Falcon wurde alles verwirklicht, was einen Kite NICHT schwer macht. Angefangen bei der Tuchauswahl, unzählige Aussparungen wo immer es nur geht, ohne zugleich die Stabilität zu beeinträchtigen, bis hin zur Auslegung der Waage. Jedes noch so kleine Detail ist für sich separat entwickelt worden. In Summe ergibt nur diese Vorgehensweise einen wirklich ultraleichten Kite. Der Falcon stößt damit in Bereiche vor, die sonst nur Single-Skin-Kites für sich alleine beanspruchen.

Effizient

Von einem Foilkite erwarte ich immer eine gute Leistung. Genauer betrachtet bedeutet das An- und Durchgleiten, Höhelaufen, Hangtime und Depowerverhalten. Beim Falcon werden diese Eigenschaften primär durch sein spezielles Reflex-Profil und durch sein geringes Gewicht erreicht. Die Outline und die Krümmung folgen einerseits der Vorgabe eine gute Leistung zu erzielen, andererseits aber gleichzeitig auch ein sehr einfaches Handling zu haben. Gute Leistung und einfaches Handling sind zusammen die Effizienz, welche mein Foilkite in sich vereinen muss.

Falcon left wingtip_1.jpeg
Falcon left wingtip_2.jpeg

Agil

Ein träger Kite hat mir noch nie gefallen. Das war schon beim Maverick so und ist auch bei meinem Foilkite so. Der Falcon ist für einen Foilkite sehr wendig und limitiert mich auf dem Foil in keinster Weise. Er lädt geradezu ein, ständig neue Tricks zu probieren. Seine hohe Fluggeschwindigkeit macht mir richtig viel Spaß und genau darüber kann man in Verbindung mit seiner Wendigkeit extra Leistung aus dem Kite heraus holen. Die Bremse lässt verschiedene Einstellmöglichkeiten zu, so dass der Falcon auf den eigenen Geschmack angepasst werden kann.

FEATURES

"Das primäre Ziel bei der Entwicklung des Falcon war einen möglichst unkomplizierten Schirm mit möglichst hoher Leistung und einfachem Handling zu erhalten."

Shape

Der Falcon ist ein Intermediate Foilkite mit mittlerer Streckung von 5,25 beim 9er, 11er und 13er, sowie 5 beim 7er. Das bedeutet auf der einen Seite eine gute Leistung, welche jederzeit einfach abzurufen ist. Auf der anderen Seite sorgt die recht hohe Zellenanzahl mit 39 beim 11er und 13er, sowie 35 beim 7er und 9er für ein sauberes Profil und entsprechende Leistung. Umsteiger von Tube auf Foilkite haben keinerlei Schwierigkeiten, oder gar lange Eingewöhnungsphasen. Dieser Shape mit ausreichend Fläche an den Flügelenden sorgt dafür, dass der Kite sehr agil dreht, aber auch dass die Wingtips stets geöffnet bleiben und keine Klapper entstehen.

Falcon Tapes.jpg

Lastaufnahme

Der Falcon wurde von Anfang an ganz anders aufgesetzt, als es sonst bei Foil-Kites üblich ist. Hier übernehmen Ober- und Untersegel keine tragende Funktion mehr, sondern sind nur die Hülle und erzeugen nur noch die aerodynamische Form des Kites. Alle Lasten gehen von den Waageleinen direkt auf  die Rippen, die internen Zugbänder und die V-Tapes. Bei der Berechnung der Lasten und der daraus resultierenden Auslegung der Materialien ergaben sich durch diesen Weg völlig neue Möglichkeiten. Diese Entkopplung der Funktionen ermöglicht eine wesentlich leichtere Konstruktion, weil die Lasten nur auf diejenigen Bereiche im Kite konzentriert werden, wo Materialien zum Einsatz kommen, die hohe Lasten dauerhaft aufnehmen können. Der sonst unumgängliche Kompromiss aus Gewicht und Festigkeit entfällt dadurch ganz. Jede einzelne Komponente im Kite kann daher viel präziser und zielgerichteter ausgelegt werden. Allerdings muss auch klar sein, dass eine so gewichtsoptimierte Konstruktion bei Überbelastung zum Bruch führen kann. Eine besondere Aufmerksamkeit des Kiters ist bei Leichtbau-Foilkites ja üblich und obligatorisch.

Depower / Bargefühl

Foilkites wird oft nachgesagt, dass sie erst an den Windfensterrand wandern müssen, um eine Depowerwirkung zu erzeugen. Das ist beim Falcon völlig anders. Der Kite verhält sich einem Tubekite sehr ähnlich. Ein Nachgeben der Bar erzeugt ein sofortiges Nachlassen des Zugs. Erzeugt wird dieses Verhalten durch ein spezielles Reflex-Profil. Gibt man die Bar frei, hängt der gesamte Kite nur noch an den A-Leinen und weht frei aus. Durch dieses Profil und die Aufhängung wird außerdem ein Moment im Kite erzeugt, dass ihn immer wieder aufrichtet, wenn der Anstellwinkel zu klein geworden ist, etwa durch starke Winddreher, oder Böen. Mir war bei der Auslegung des Falcon auch sehr wichtig, ein absolut direktes Bargefühl zu erhalten. Ein schwammiges hin und her an der Bar gibt mir keinen Kontakt zum Kite. Die Halte und Steuerkräfte sind daher sehr nahe an Tubekites.


Relaunch

Foilkites lassen sich bekanntermaßen schon bei extrem wenig Wind über beide Steuerleinen rückwärts starten. Diese Technik funktioniert schon bei etwa 3kn Wind, wenn man es vorher mal geübt hat. Das Besondere beim Falcon ist aber, dass er sich auch über nur eine Steuerleine, ähnlich wie bei Tubekites, relaunchen lässt. Das geht in manchen Situationen viel schneller und einfacher. Der Shape und auch die Aufhängung des Falcon ermöglichen dieses Feature.

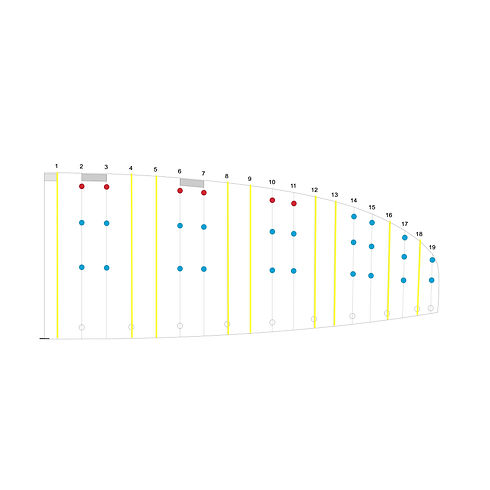

Waageleinen/Bridle

Über die Bridle wird bei einem Foil-Kite die gesamte Charakteristik des Kites bestimmt. Aufgrund seines Reflex Profils kommen beim Falcon die höchsten Zugkräfte auf die A-Leinen, etwas weniger auf die B-Leinen usw. Es leuchtet auch ein, dass in der Mitte des Kites höhere Lasten, als am Flügelende auftreten. Die Leinenstärken in der Bridle sollte daher immer entsprechend ausgelegt werden, damit auch dort, wo hohe Lasten aufgenommen werden müssen, auch stärkere Leinen zu finden sind. Die Grafik rechts zeigt, welche Leinen, wo zum Einsatz kommen. Man kann gut erkennen, wie viele verschiedene Leinentypen verbaut werden. Es wurden dabei sehr dünne Leinen verwendet, um möglichst wenig Luftwiderstand zu erzeugen. Dennoch haben wir uns sehr bewusst an den Haupt-Trage-Leinen für gemantelte Leinen (Liros PPSLS) entschieden. Damit wird die Längenänderung der Leinen durch den Flugbetrieb erheblich minimiert, weil kein Sand, Salz etc in die Leine eindringen kann und somit auch nahezu keine Verkürzung entsteht. Ein Nachtrimmen ist nur daher sehr selten nötig. Die Topleinen, also die Leinen direkt am Untersegel, sind ungemantelte Leinen (Liros DC). Hier kommen nur sehr wenige Zuglasten auf die jeweilige Leine und diese Leinen haben nur eine geringe Länge, woraus demnach auch nur eine sehr geringe Längenänderung resultieren könnte. Die jeweiligen Leinenebenen sind im Falcon farblich kodiert und erleichtern den Überblick:

A = Rot; B = Gelb; C = Blau; Z = Orange.


DESIGN-TEAM

Der Falcon ist eine gemeinsame Entwicklung von Ernst Strobl und mir. Ernst ist eine wirkliche Größe im Gleitschirmsport. Sportlich erfolgreich als Vize-Weltmeister und seit vielen Jahren Chefkonstrukteur bei U-Turn und diversen anderen Labels, sind seine Fähigkeiten wohl unbestritten. Es hat uns beide nach so vielen Jahren Freundschaft einfach noch mal total gereizt, ein gemeinsames Projekt zu starten. Die ersten Spinnereien begannen bereits im Herbst 2019 und seitdem lässt uns dieser Kite nicht mehr los.


DNA

Der Falcon hatte bei der Entwicklung im Prinzip die gleichen Vorgaben, wie der Maverick. Er sollte gut Leistung haben, die aber sehr einfach abzurufen ist. Er muss sich schnell mit Luft füllen und beim Relaunch völlig problemlos sein, auch wenn es mal ganz wenig Wind hat und deswegen länger dauert. Dieser Relaunch sollte auch nur durch Zug an einer Steuerleine möglich sein, ähnlich wie beim Tube-Kite. Den Druckaufbau möchte ich bei meinem Foil-Kite natürlich gerne sehr direkt haben, aber er sollte mich nie überfordern, oder gar stressen. Ich möchte mich ja viel lieber aufs Foilen konzentrieren, anstatt während der Fahrt eingeklappte Flügelenden wieder öffnen zu müssen. Die beiden wichtigsten Punkte waren aber für mich ein extrem geringes Gewicht und eine sehr direkte Depower-Wirkung, wie ich sie sonst nur beim Tube-Kite habe. Eine sehr hohe Agilität war sowieso ein Muss, da mir der Kite ansonsten gar keinen Spaß machen würde. Mit dem Ergebnis sind Ernst und ich mehr als zufrieden.

Falcon Foiling.jpeg

KONSTRUKTION

"Die Vorgabe einen ultraleichten Foil-Kite zu entwickeln, erledigt man nicht einfach nur durch die Verwendung von sehr leichtem Tuch. Erst die Konstruktionsdetails machen den Unterschied und ergeben einen leichten und trotzdem stabilen Kite"

Falcon Paratex_1.jpg

Materialien

Um einen geschlossenzelligen Foilkite so leicht zu bauen, wie es beim Falcon der Fall ist, führt kein Weg an ultraleichten Tuchmaterialien vorbei. Ernst hat viele Jahre Erfahrung durch seine Gleitschirme in diesem Bereich und deswegen haben wir uns für das Paratex Evolution Material entschieden. Dieses Material wird bisher in noch keinem anderen Kite eingesetzt und ist beidseitig sehr stark mit Silikon beschichtet. Daher nimmt es nahezu gar kein Wasser an, benötigt aber extra geschulte Näher in der Produktion. Das Besondere an dem nur 25 gr/qm leichten Ripstop Tuch ist seine extrem langlebig hohe Luftundurchlässigkeit, welche andere Materialien in den Schatten stellt. Dies garantiert ein hohe Profiltreue auch nach vielen Stunden auf dem Wasser.

Aerodynamik

Foilkites sehen oft aus wie zerknautschte Bettdecken nach langer Nacht. Gerade die Anströmkante dellt oft ein und hat keine Spannung. Aerodynamisch gesehen ist ein solcher Kite sicher nicht optimal. Beim Falcon war uns die Aerodynamik aber mit einer der wichtigsten Punkte. Der Kite sollte am Himmel stehen wie ein Flügel und eine dellenfreie Nasenleiste mit viel Spannung haben. Um dieses Ziel zu erreichen bedarf es viel Erfahrung und Know How im Bereich der Vorspannung bei Gleitschirmen und Foilkites. Wird der Kite zu stark vorgespannt erhält man zwar eine straffe Nasenleiste, aber er neigt auch gerne zum Sackflug/Backstall und ein umgekehrtes Verhalten bei zu wenig Spannung. Das nebenstehende Bild zeigt wie sauber ein Foilkite ausschauen kann, wenn das techn. Design stimmt.

Falcon LE_1.jpeg
Falcon front view_1.jpeg

Ballooning

Das Aufblähen der Zellen im Foilkite wird durch den internen Staudruck erzeugt und im Allgemeinen als Ballooning bezeichnet. Das Ziel eines Entwicklers ist, dieses Ballooning möglichst über die gesamte Profillänge und Spannweite zu kontrollieren. Dies geschieht mittels Vorspannung auf Ober- und Untersegel. Harmonieren diese Vorgaben nicht miteinander, entstehen Falten, sowie im schlimmsten Fall aerodynamisch ungünstige Dellen. Sehr aufwendige Schnitte im 3D an den einzelnen Bahnen ergeben einen strömungsgünstigen Verlauf an Nasenleiste und erzeugen einen scharfe Abströmkante. Ganz wichtig ist dabei die Entkopplung von Ober- und Untersegel zu den V-Tapes und Zugbändern. Nur dadurch behält der Kite auch im völlig gedepowerten Zustand sein Ballooning und somit auch seine internen Druckverhältnisse konstant bei.

Interne Verarbeitung

Ein leichter Foilkite ergibt nur dann einen Sinn, wenn die interne Konstruktion ebenfalls sehr leicht, aber dennoch robust ist, um dem Flugbetrieb standzuhalten. Dazu gehören nicht nur sehr exakt ausgeschnittene elliptische Crossports (Löcher) in den Rippen, sondern auch Zugbänder und V-Tapes mit einem Saum, um somit deutlich mehr Last aufnehmen zu können. Dieser Saum ist nur 5mm breit und verlangt höchste Präzision von den Nähern. Alle Zugbänder sind an beiden Enden zusätzlich mit einem Tape eingefasst. Die V-Tapes sind ähnlich wie die Rippen mit ausgeschnittenen Löchern versehen, um weiteres Gewicht einzusparen. Damit die Bremse besonders effektiv wirkt und ein agiles Flugverhalten erzeugt, sind die Crossports in den Rippen so angeordnet, dass sich ein genau definierter Knickpunkt im Profil ergibt.

Falcon internal_2.jpg
Falcon LE Profile Reinforcement.jpg

Verstärkungsprofile

Entlang der Anströmkante sind bei modernen Foilkites sogenannte Verstärkungsprofile eingesetzt. Dies sind dünne Kunststoffstäbe, welche für ein stabiles Profil sorgen. Beim Falcon sind diese absichtlich recht kurz gehalten, um Gewicht zu sparen. Das gewählte Material der Stäbe lässt ein extrem enges Packen des Kites zu und selbst nach Monaten im Kitebag stellen die Stäbe das vorgegebene Profil am Kite korrekt ein. Die Taschen für die Stäbe auf den Rippen sind sehr aufwendig verarbeitet, so dass auch bei harten Kontakten auf der Nasenleiste keine Beschädigungen am Kite entstehen.

Rippen

Die Rippen im Falcon müssen einen Großteil der Lasten im Kite aufnehmen. Daher werden sie aus Hardfinish-Tuch gefertigt. Dieses Tuch kann wesentlich höhere Lasten aufnehmen, hat aber den Nachteil, dass es viel schwerer ist, als das Paratex D10 für Ober- und Untersegel. Um dennoch einen sehr leichten Kite zu erhalten, werden die Rippen mit elliptischen Crossports (Löcher) versehen, um Gewicht einzusparen. Diese Crossports werden so angeordnet, dass die Statik im Kite nicht vermindert wird. Um weiteres Gewicht einzusparen, werden beim Falcon alle Rippen wo Waageleinen angreifen aus 32 gr Tuch gefertigt und alle Rippen ohne Waageleinen-Punkte nur aus 27 gr Tuch. Für die Produktion ein höherer Aufwand, aber ein sehr gutes Mittel, um einen wirklich ultraleichten Kite zu erhalten.

Falcon Ribs_1.jpeg
Falcon Aufhaengung_1.jpg

Aufhängung

Die gängige Technik mit auf den Rippen aufgenähten Gurtbändern, um die Anknüpfpunkte für die Waageleinen im Kite zu verankern, ist aus unserer Sicht nicht mehr zeitgemäß. Wir haben deswegen eine optimierte Konstruktion im Falcon eingesetzt. Dabei wird eine dünne ungemantelte Leine auf ein halbrundes Hardfinish-Tuch aufgenäht und mit der Rippe vernäht. Für zusätzliche Stabilität sorgt ein weiteres selbstklebendes leichteres Tuch, welches zwischen Rippe und Hardfinish-Tuch liegt und die Lasten weiter flächig auf die Rippe einleitet. Diese Konstruktion ist viel leichter, als die Bisherige. Unsere Belastungstests im Labor haben eine max. Ausreißkraft von etwa 20-30 kg pro Anknüpfpunkt ergeben. Kräfte darüber stellen eine punktuelle Überbelastung dar. Auf den A-Leinen ist der Winkel nicht 90° zum Untersegel, sondern entlang der auftretenden Lasten angeordnet, um ein Ausreißen zu verhindern.

Entlüftungs-Reißverschluss

Um den Falcon nach dem Kiten möglichst schnell entlüften zu können, haben wir uns für einen wasserdichten Reißverschluss im hinteren Bereich auf dem Obersegel entschieden. Die Luftmenge, welche bei geöffnetem Zustand austreten kann ist sehr groß und ermöglicht ein schnelles Packen des Kites. Der Reißverschluss ist ein hochwertiges Produkt von YKK. Eine interne Dichtlippe aus dem gleichen Tuch-Material, wie Ober- und Untersegel, schützt den Kite beim Schließen des Reißverschluss.

Falcon Mixer_4.jpg

Kite-Trimm

Bei einem Foilkite verändert sich im Laufe des Flugbetriebs der Trimm des Kites durch Veränderung der Längen der Waageleinen. Beim Falcon ist dies schon deutlich minimiert durch den Einsatz von gemantelten Leinen. Sollte dennoch ein Nachtrimmen nötig sein, lässt sich der Mixer getrennt und völlig unabhängig über die B, C und Bremsleinen wieder korrekt einstellen. Weiter kontrollieren kann man den Trimm zusätzlich über die Knoten in den Waggeleinen (langer Mixer-Test).

Kite-Bag

Ein leichter Kite benötigt ein leichtes Kite-Bag. Mit nur 135 gr ist dieses Bag wirklich leicht und eignet sich somit besonders gut für die Reise. Es ist schlicht, funktional und dennoch robust. Keine überflüssigen Details und nur der Blick auf das Wesentliche. Ein Bag so wie ich es mir immer schon gewünscht habe. Die beiden seitlichen Leinen verschließen durch Zug die Öffnung oben am Bag und dienen gleichzeitig als Schulterriemen. Weil der Falcon und das Bag so leicht sind, ist hier keine Polsterung nötig.


TECHN.DATEN

Technische Daten-rev1.jpg

Die Wind Range Tabelle sollte nur als grobe Hilfe für einen Fahrer mit einem Gewicht von 75kg angesehen werden. Bitte wähle die Größe Deines Kites entsprechend Deinem eigenen Körpergewicht, Wasser/Land Einsatz, sowie der Boardgröße und Typ (kleines TT bzw. Foil). Richte Dich dabei nach Deiner eigenen Erfahrung und Deinem verantwortungsvollen Verstand.
